漁業無線局の無線設備について

型式名をクリックすると機器の写真をご覧頂けます。

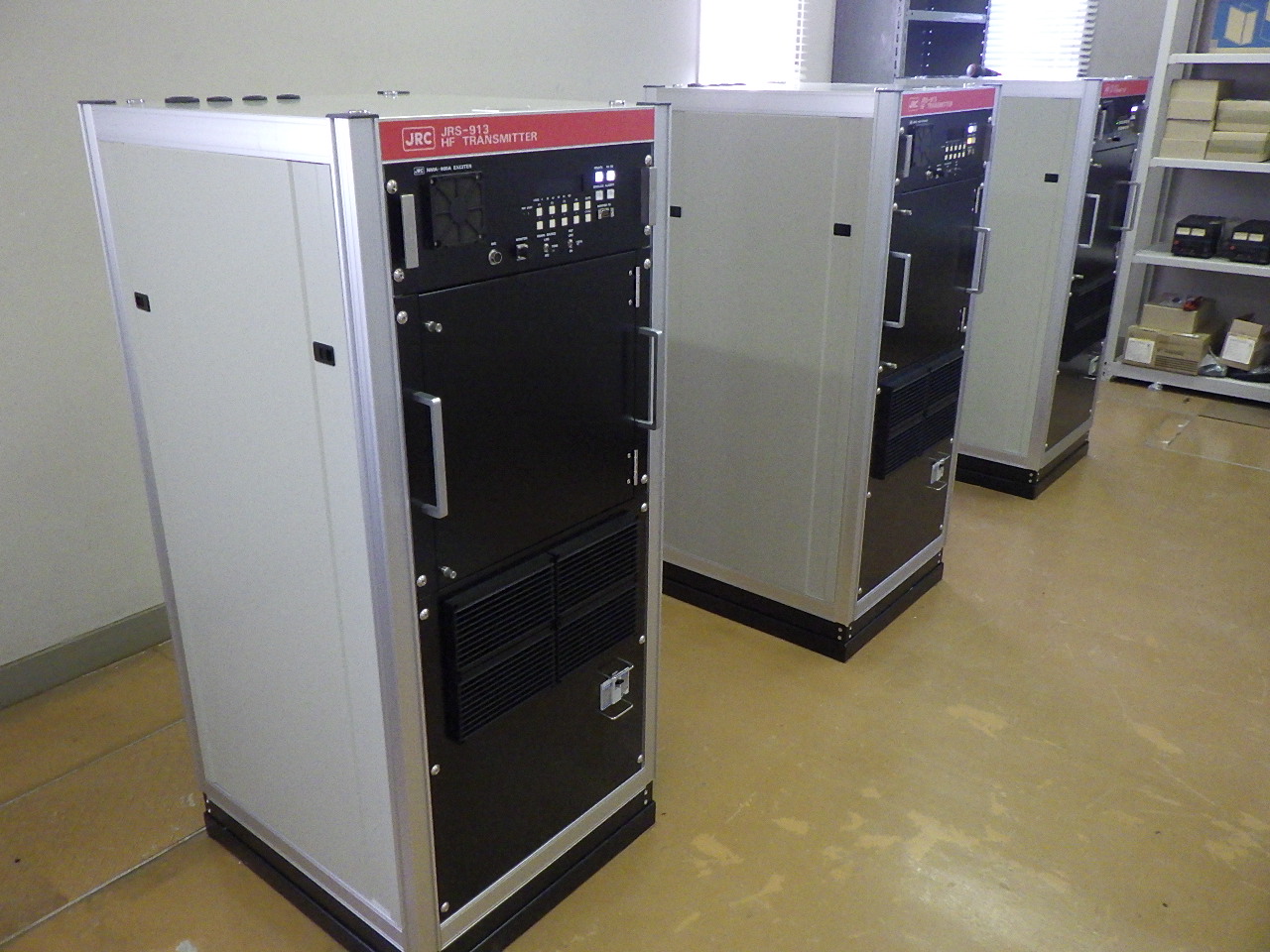

送信装置

(第4装置・第5装置は欠番)

装置別

型式名

電波型式・周波数(KHz)

空中線
電力

製造者名

第1装置

RT109SA-52
(JPG:87KB)

A1A

1697.5 2047.5 2091  2350
3347.5 4344.5 4630 6500.5
8616  12832.5 17231 22599

J3E

1728.5 2182 2205 2279.5
2394.5 3302

J3E

4360 4393  8719 8743
 13107 13146



500W




50W






200W



アンリツ
株式会社

第2装置

(同上)

(同上)

(同上)

(同上)

第3装置

(同上)

(同上)

 (同上)

(同上)

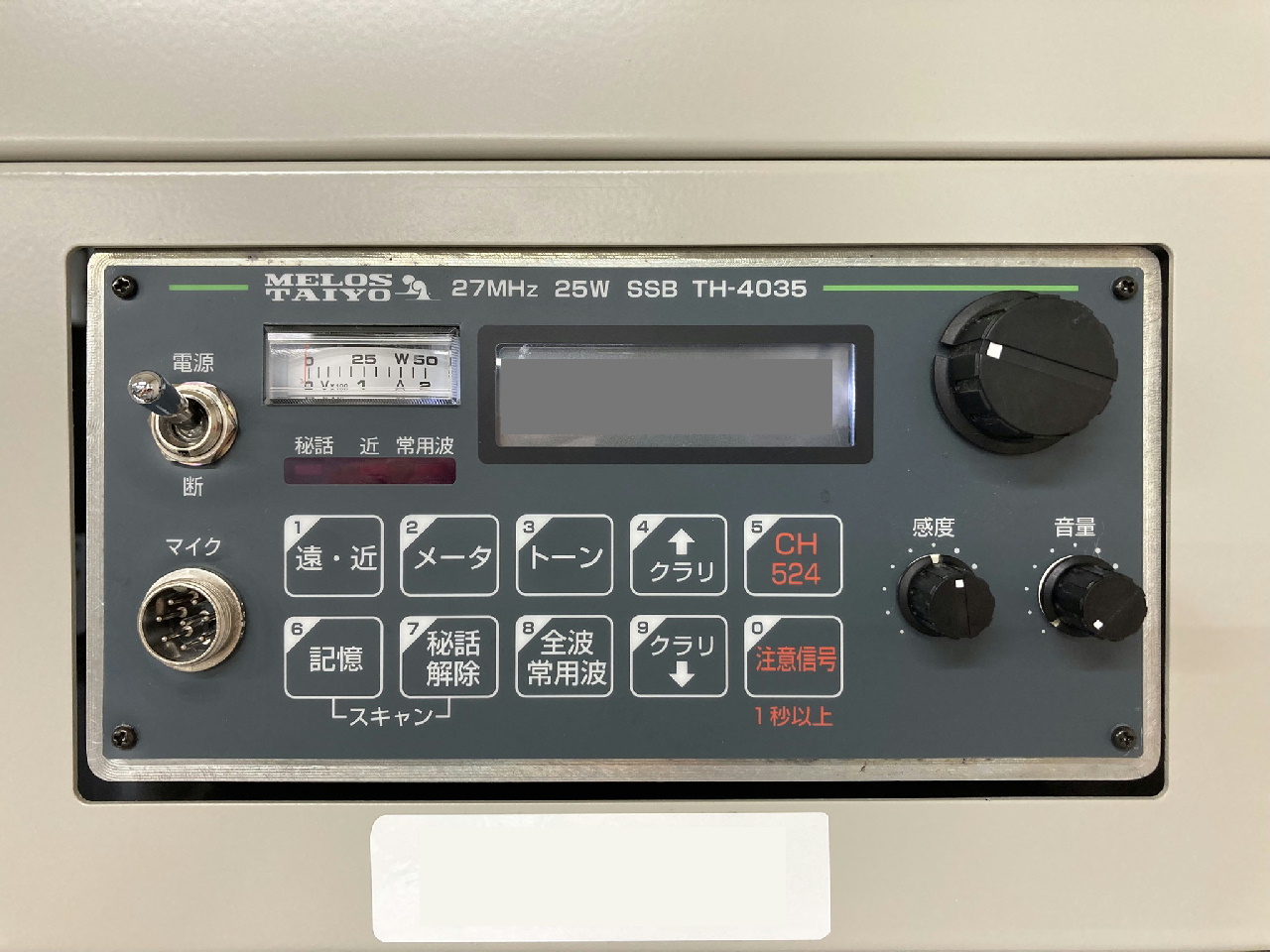

第6装置

TH-40351
(JPG:33KB)

J3E 27318.5 27394.5 27454.5
H3E 27524

25W
10W

太洋無線
株式会社

第7装置

(同上)

(同上)

(同上)

(同上)

第8装置

RS110DC(JPG:35KB)

A3E 27524 27668

1W

アンリツ
株式会社

第9装置

(同上)

(同上)

(同上)

(同上)

第10装置

TV-S7032
(JPG:32KB)

A3E

39008 39032 39048 39072
39088 39144 39208 39224
39232 39240 39248 39256
39264 39272 39280 39288
39296 39304 39312 39320
39328 39336 39344 39352
39360 39368 39376

10W

太洋無線
株式会社

第11装置

(同上)

 (同上)

(同上)

(同上)



受信装置

装置別

型式名

受信周波数範囲

製造者名

第1装置

RR107A
(JPG:36KB)

100KHz~30MHz

アンリツ株式会社

第2装置

RG55D+ZN331A
(JPG:47KB)

100KHz~30MHz

アンリツ株式会社

第3装置

RG81A+ZN81A
(JPG:44KB)

100KHz~35MHz

アンリツ株式会社

第4装置

NRD-630
(JPG:46KB)

100KHz~30MHz

太洋無線株式会社

第5装置

RR107A
(JPG:36KB)

100KHz~30MHz

アンリツ株式会社

第6装置

(同上)

(同上)

(同上)

第7装置

(同上)

(同上)

(同上)

第8装置

(同上)

(同上)

(同上)

第9装置

RG55D
(JPG:47KB)

100KHz~30MHz

アンリツ株式会社

第10装置

TH-40351
(JPG:33KB)

27.0~28.0MHz(固定同調受信)

太洋無線株式会社

第11装置

(同上)

(同上)

(同上)

第12装置

RS110DC
(JPG:35KB)

26760KHz~27988KHz(固定同調受信)

アンリツ株式会社

第13装置

(同上)

(同上)

(同上)

第14装置

TV-682
(JPG:31KB)

27524KHz(注意信号検出装置内蔵)

太洋無線株式会社

第15装置

TV-S7032
(JPG:32KB)

35MHz~40MHz(固定同調受信)

太洋無線株式会社

第16装置

(同上)

(同上)

(同上)

第17装置

TV-S7032-R
(JPG:36KB)

35MHz~40MHz(固定同調受信)

太洋無線株式会社

空中線群

空中線型式

 周波数帯

 備考

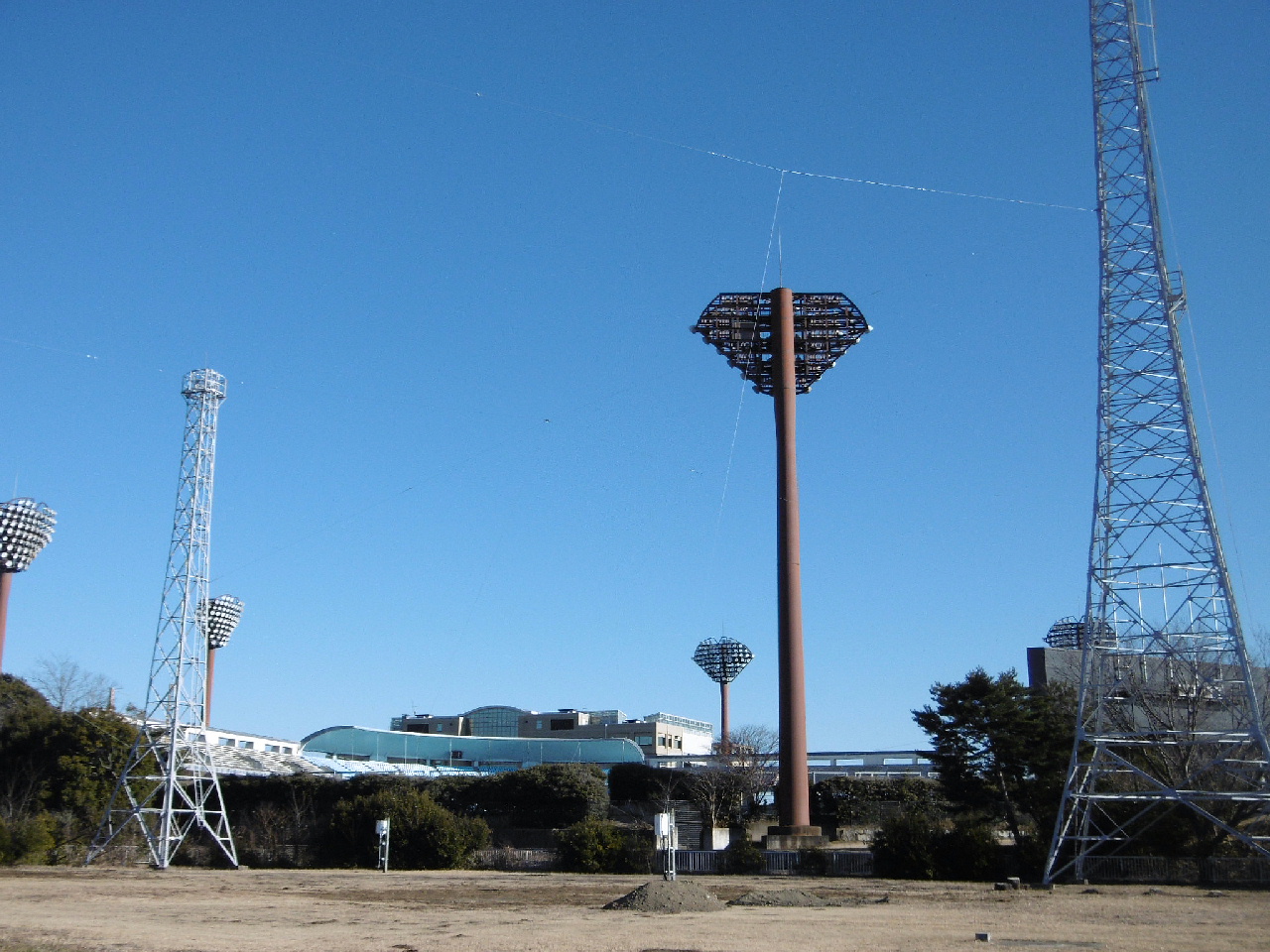

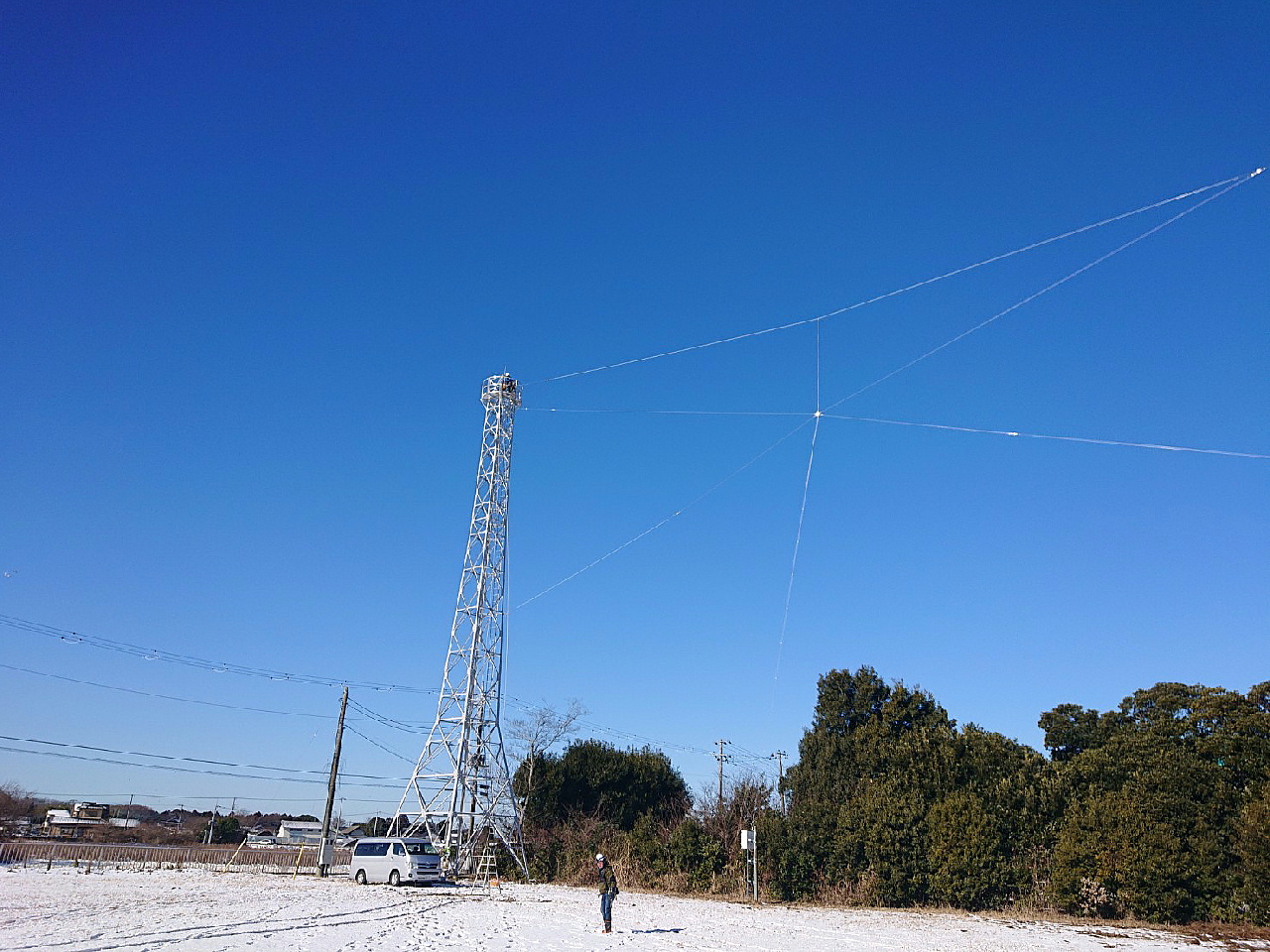

双扇型(広帯域)
(JPG:92KB)

6~22MHz 電信送信用

2面



8~13MHz 電話送信用

2面

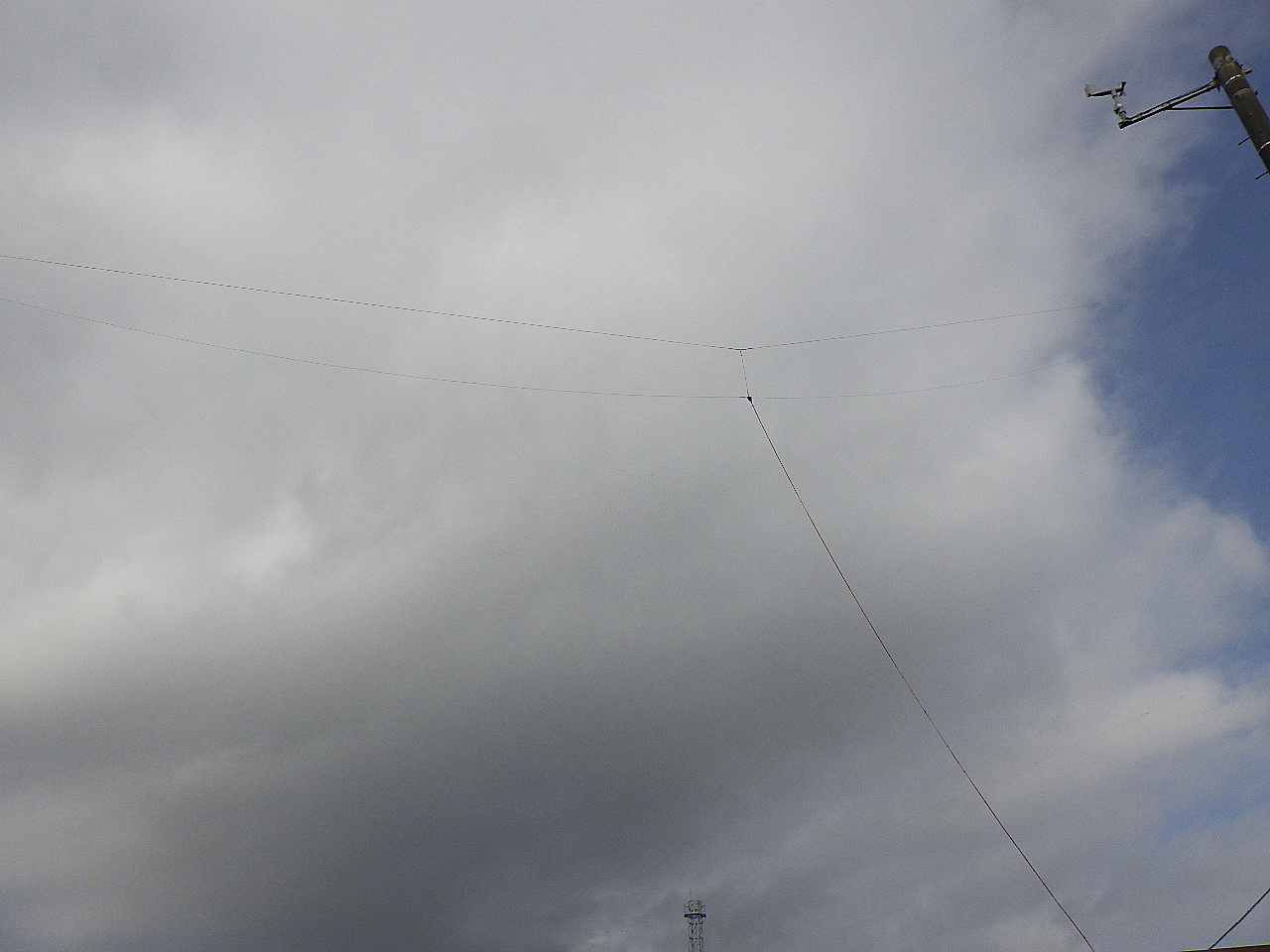

逆L型
(JPG:65KB)

1.6~4.6MHz 電信送信用





1.7~4.4MHz 電話送信用

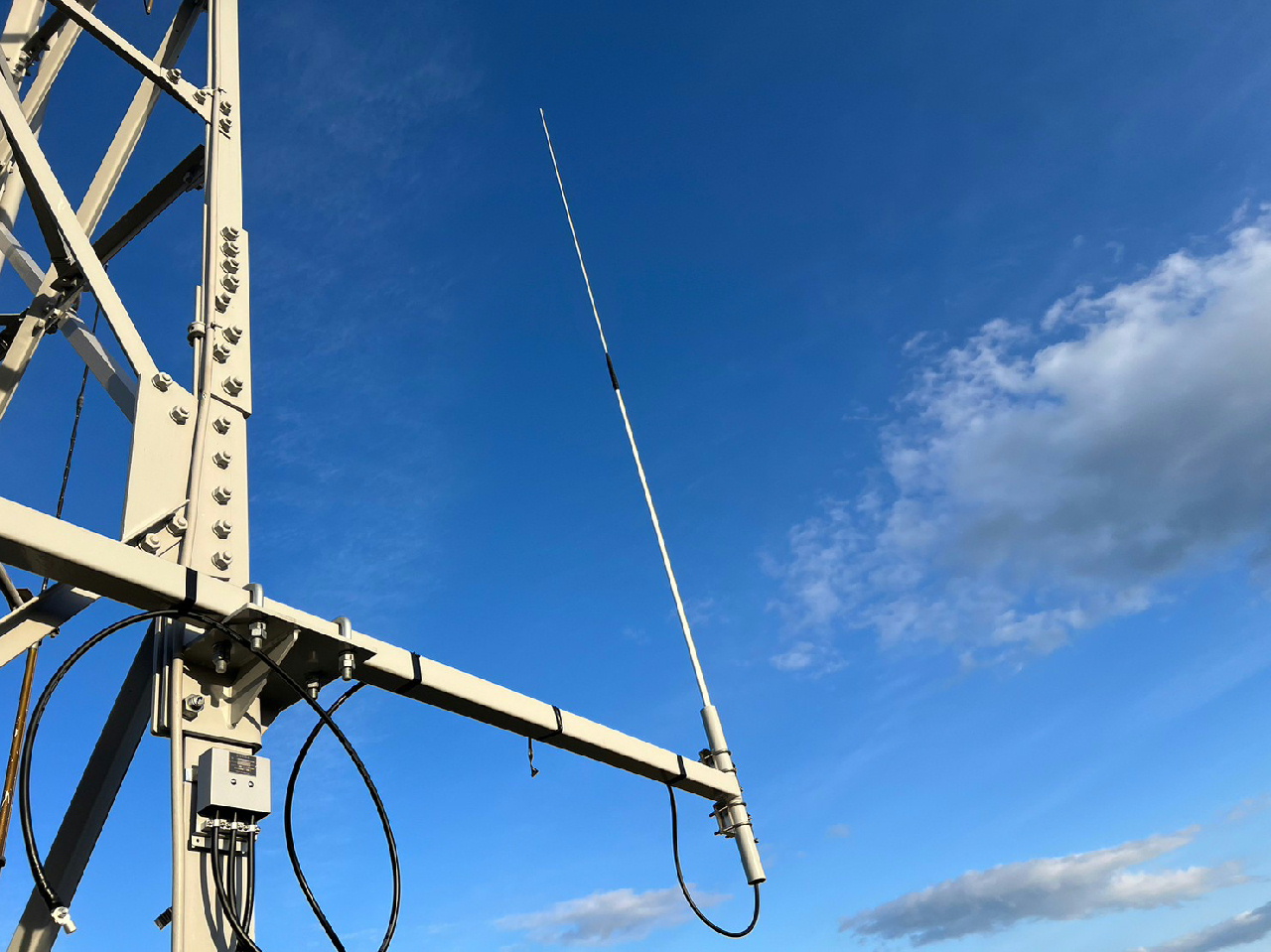

単一型 λ/2

27MHz帯 DSB送受信用





27MHz帯 SSB送受信用





27MHz帯 受信用

2条

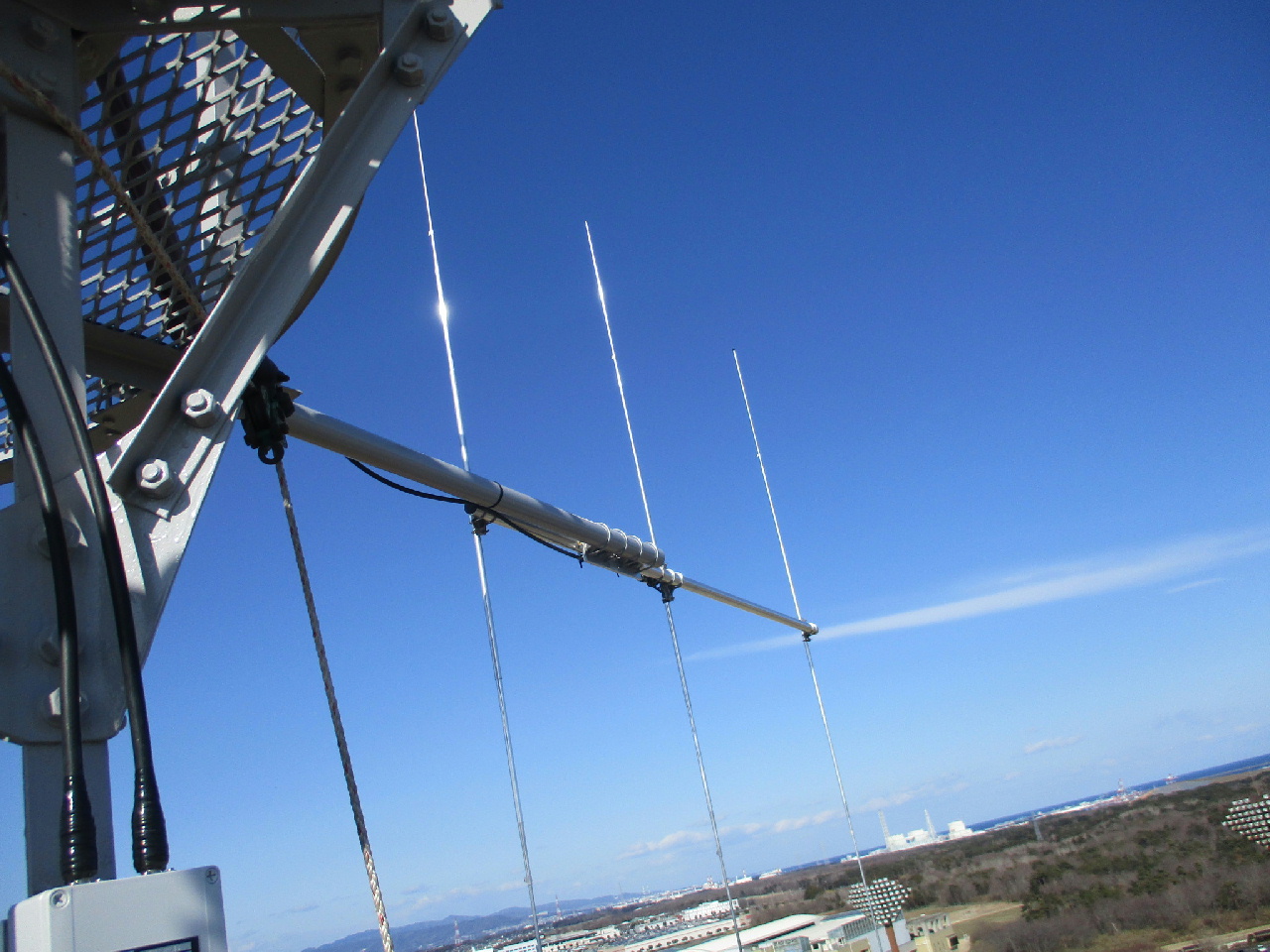

八木型

40MHz帯 DSB送受信用

2本

逆L型

1.6~4.6MHz 電信受信用





1.7~4.4MHz 電話受信用



垂直ダイポール

22MHz帯 電信受信用





16MHz帯 電信受信用





12MHz帯 電信電話受信用





8MHz帯 電信受信用





8MHz帯 電話受信用





6MHz帯 電信受信用



水平ダブレット

1.7~4.4MHz 電話受信用



逆L型

1.6~4.6MHz 電信干渉対策用





1.7~4.4MHz 電話干渉対策用

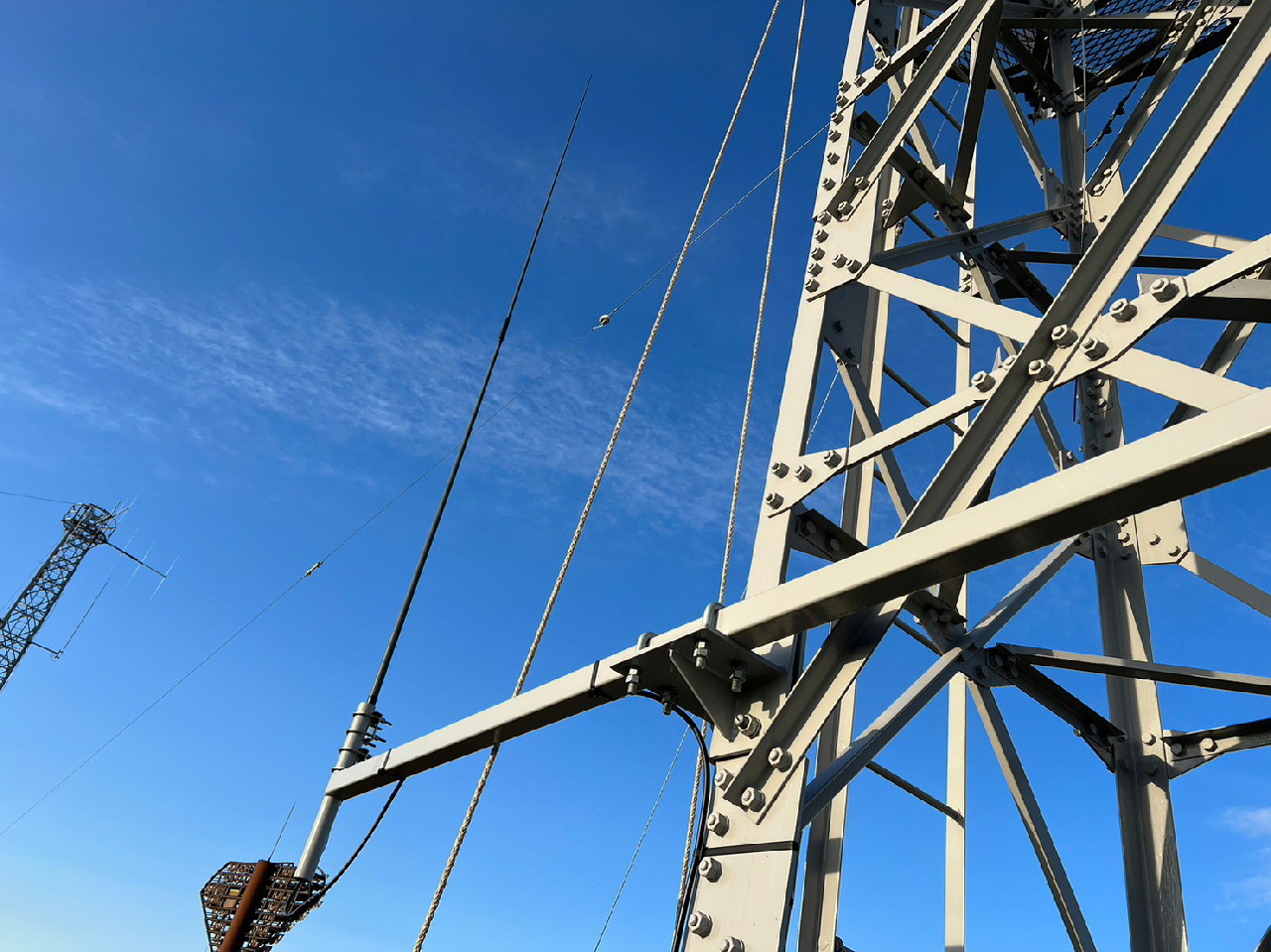

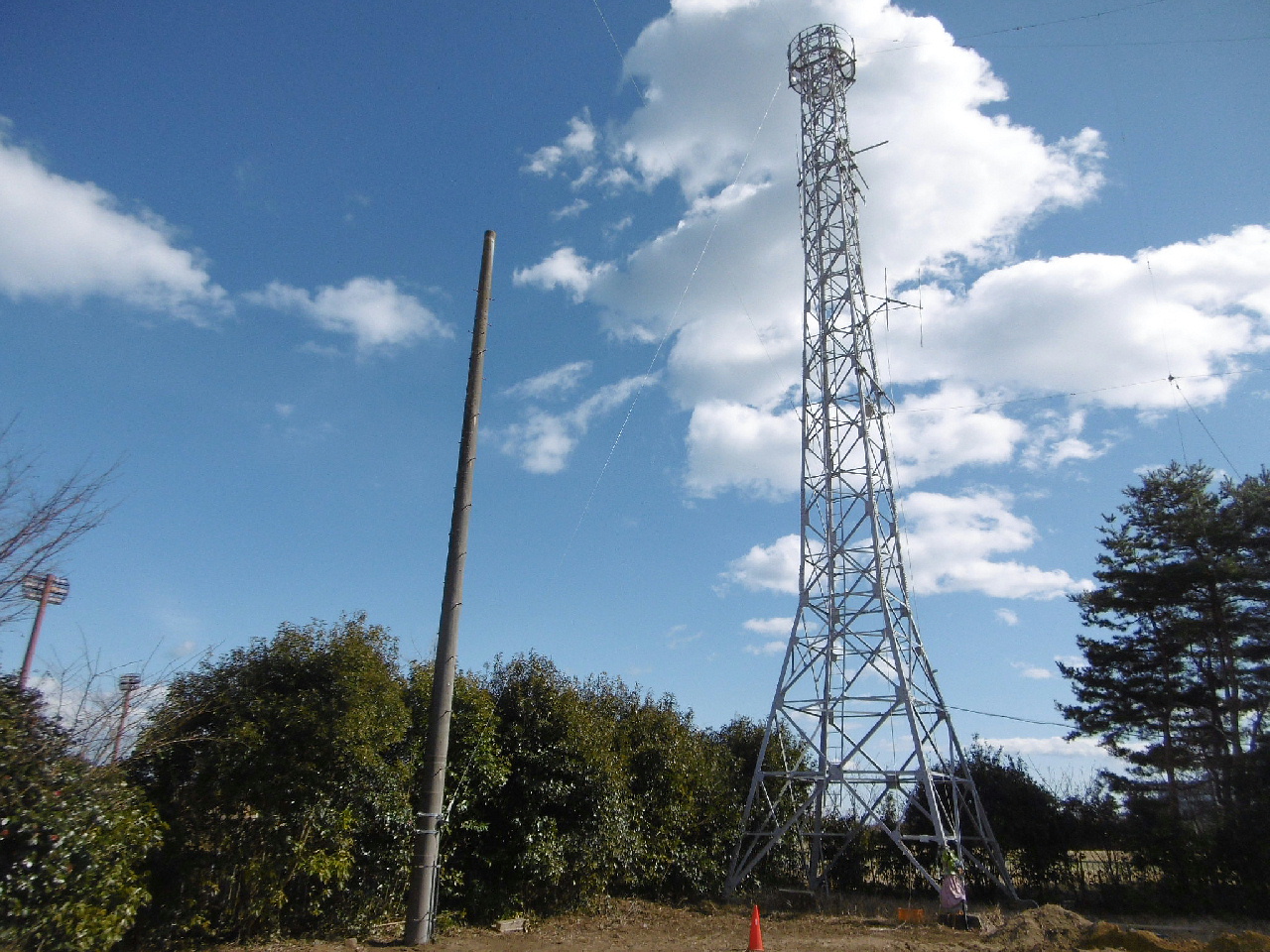

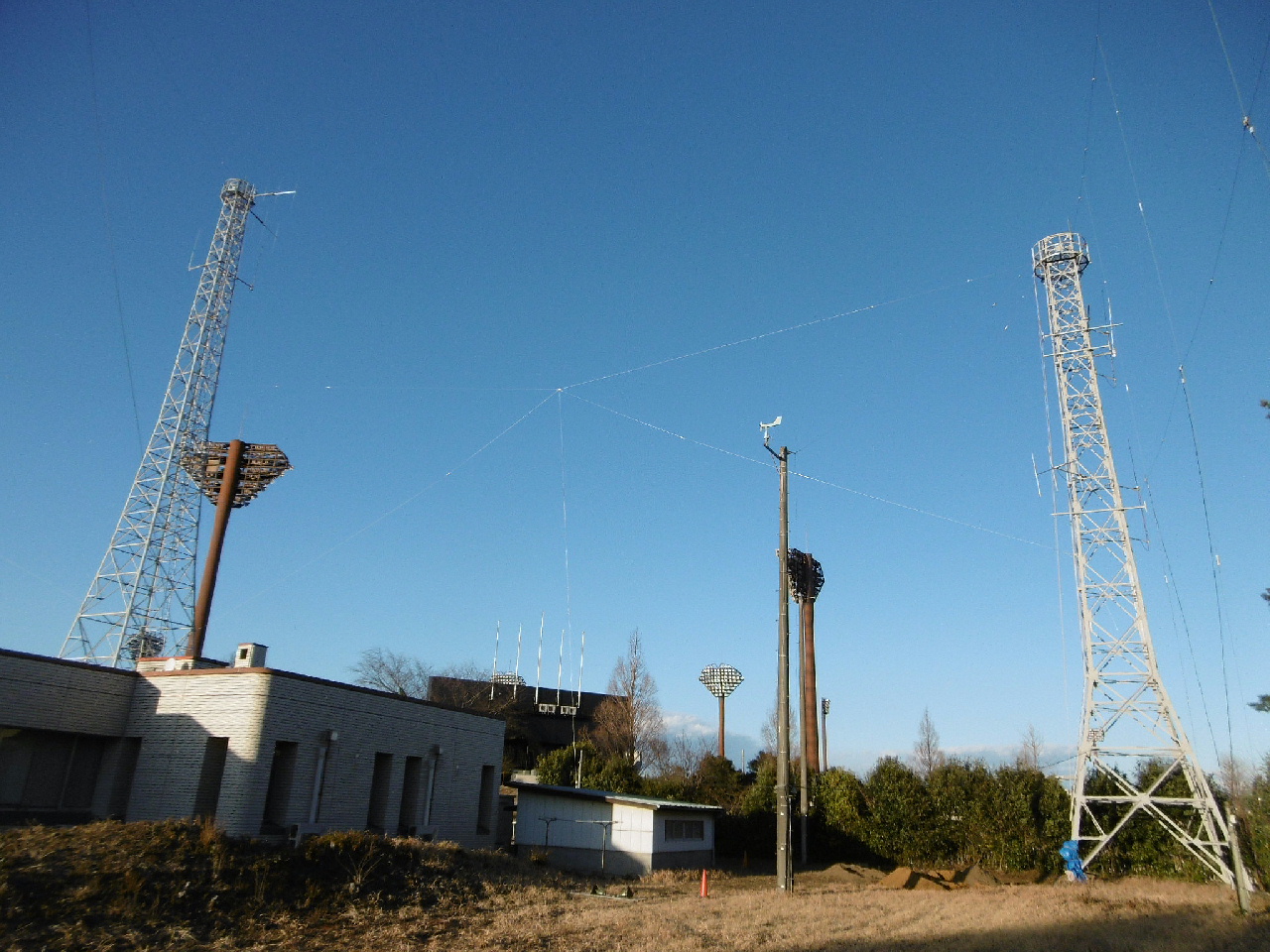

広帯域双扇型空中線(JPG:33KB)地上高50メートの自立鉄塔(JPG:47KB)
