施設に関する詳細情報

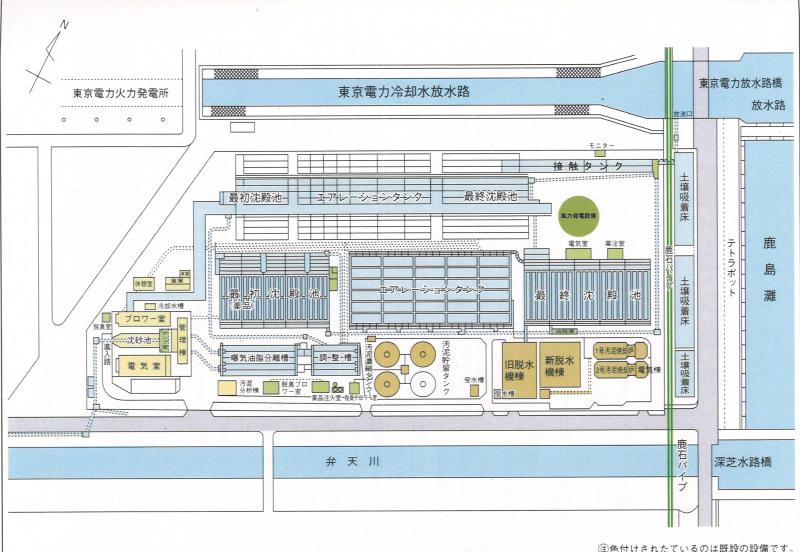

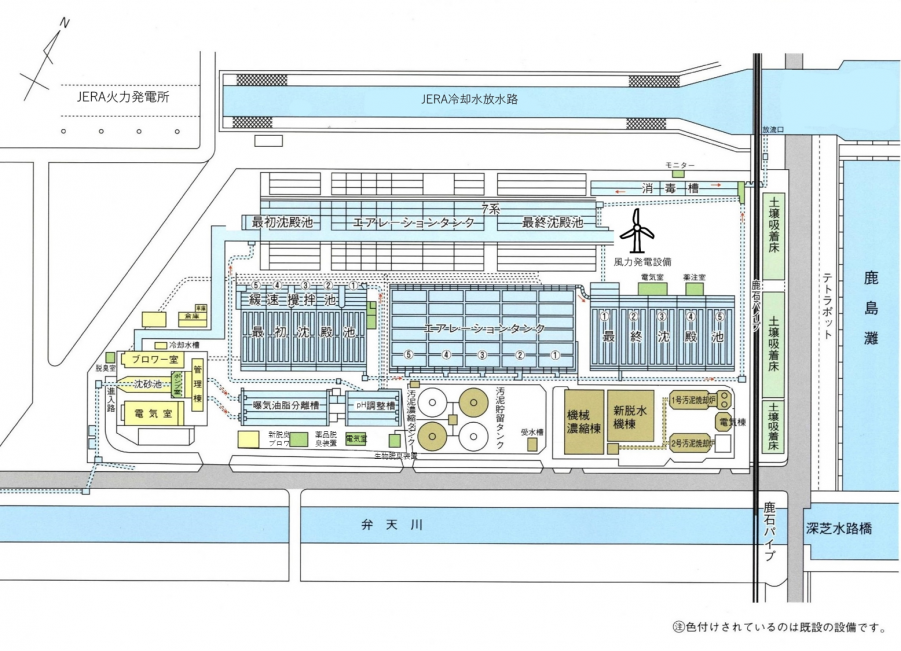

深芝処理場の主要施設

 深芝処理場における主要施設の施設名,数量,構造及び能力の一覧は以下の通りです。

施設に関数詳細情報



施設名

数量

構        造

能           力

管理本館

1棟

鉄筋コンクリート造り
2階建
床面積2,611m

事務室,会議室,水質試験室
中央監視室,ポンプ室,送風機室
電気室

沈砂池

3池

一方向流式
巾3.0m×長18.0m×水深2.0m

水面積負荷 2,000m3/m2/日
滞流時間  12分

汚水ポンプ

3台

立軸斜流ポンプ

φ800mm×86m2/分×6.5m×120kW

曝気油脂分離槽

3池

一方向流式
巾5.0m×長60.0m×水深5.0m

散気量 処理水量×1~2倍
滞流時間 33分

調整槽

3池

一方向流式
巾5.0m×長30.0m×水深4.6m

散気量 処理水量×1倍
滞流時間 18.1分

緩速撹拌池

5池

一方向流式
巾16.3m×長12.0m×水深3.3m

滞流時間 28.2分

最初沈澱池

5池

一方向流式
巾17.6m×長45.0m×水深4.3m

水面積負荷 41.7m3/m2/日
滞流時間  2.5時間

2池

平行流式長方形沈澱池
1池(2水路)あたり内寸
巾10.5m×長38.0m×水路2.0m×水深3.0m
容量 1,140m3

水面積負荷 51.3m3/m2/日
滞流時間  1.4時間

エアレーションタンク

5池

一方向流式
散気筒固定式

メンブレンパネル式
巾27.5m×長58.8m×水深5.0m

汚泥返送比0.25
滞流時間 5.9時間
送気量 処理水量×7倍

2池

前段:水中攪拌機
後段:旋回流式片側散気式
1池あたり内寸
巾10.5m×長(46m+70.1m)×水深5.5m
容量 6,520m3

BOD-SS負荷 0.19kg/kg/日
滞流時間 8.0時間
送気量
(硝化進行)処理水量×7.7倍
(硝化抑制)処理水量×4.7倍

送風機

5台

片吸込式ターボブロアー

210m3/分×280kW×2台
330m3/分×430kW×1台
420m3/分×550kW×1台
640m3/分×850kW×1台

最終沈澱池

5池

一方向流式
巾20.0m×長50.0m×水深4.0m

水面積負荷 33.0m3/m2/日
滞流時間  2.9時間

2池

平行流式長方形沈澱池
1池(2水路)あたり内寸
巾10.5m×長76.0m×水路2.0m×水深3.5m
容量 2,660m3

水面積負荷 25.6m3/m2/日
滞流時間  3.3時間

消毒槽

1池

迂回流式
巾5.0m×長266.0m×水深3.5m

接触時間 34.5分

汚泥濃縮タンク

2池

内径20.0m×深3.0m

滞留時間 24.6時間

汚泥貯留タンク

2池

内径20.0m×深4.5m

貯留時間 95.2時間

遠心濃縮機

1台

遠心力

50m3/h

脱水機

4台

ベルトプレス型 汚泥ケーキ含水率78%

110kg・DS/m2.Hr×3m2 (ろ布面積)

汚泥焼却炉

2基

流動床炉 (排ガス処理設備併設)

60t/日 (高分子汚泥ケーキ時)

中継ポンプ場

3箇所

スクリューポンプ

[奥野谷] φ1,400×30.5m3/分×4.9m×45kW×3台
[知  手] φ1,500×37.0m3/分×7.0m×75kW×3台
[奥野谷] φ1,200×23.0m3/分×5.6m×37kW×3台

マンホール

ポンプ

4箇所

水中ポンプ(着脱式)

2.32m3/分×2台(内1台予備)×4m×5.5kW

2.34m3/分×1台×6.05m×7.5kW

2.6m3/分×1台×11m×11kW
